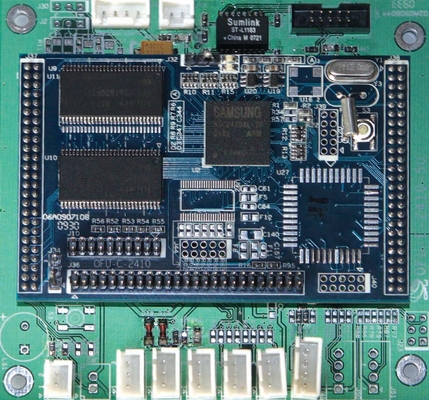

Grüne Patienten LCD-Monitor-Main gedruckt Schaltungen Board mit TTL und RS-232

Brett grüner der Patient LCD-Monitor-Hauptgedruckten schaltungen mit TTL und RS-232

Spezifikationen:

Hauptausschuß ARM9:

Entwurf ※ geringer Energie, einzelnes bereitgestelltes 5V (elektrischer Strom weniger als 300mA), filtrieren effektiv Welle, stabile Spannung, beseitigen das meiste Hintergrundrauschen und das Bewegungsartefakt und bearbeiten eine lange Zeit

※ Kompakte Größe (90x96mm) und leicht integriert, hohe Zuverlässigkeit und Genauigkeit, reparierte Bohrung des Standards 104, kein Bedarf, den ursprünglichen Entwurf zu ändern

※ 5 Standardserienkommunikationen bordeigen, gegründetes Baud von 2400 zu 115200bps, kompatibel alle Arten ECG-Brett und CMS

※ Compatibleserial-Kommunikation mit TTL und RS-232

※ Definiert Standarddruckerverbindungsstück und Bord LCD-Verbindungsstück, Signal kompatiblen Hauptausschuß, können mit der alten Maschine in Verbindung treten

※ LCD kann Scharfes, Fahrwerk, Samsung, NEC, Toshiba fahren ...... der normale Schirm, der mit LVDS, TTL kompatibel ist.

Die Größe des Schirmes umfassen 8,4", 10,4“, 12,1“, 13,3“, 15". Entschließung ist 640*480, 800*600,1024*768

Bord ※ 512K grafisches Gedächtnis, kann alle Daten auf den Schirm lesen und schreiben.

※ Die Software-Steuerung der Ton und die gleiche Zeit können Ton durch Potenziometer ändern

※ Dort hat ein Verbindungsstück der elektrischen Quantitätssammlung der Batterie, kann die Energie der Batterierealzeit ermitteln.

※ Hauptausschuß integrieren die Echtzeituhr
